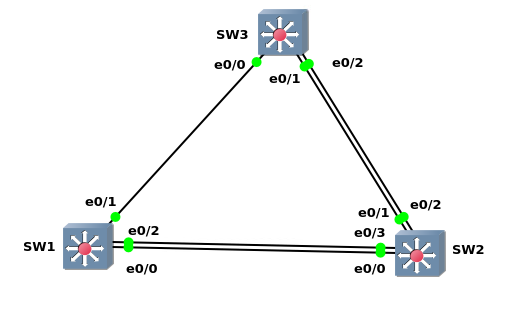

Схема сети:
Настройка VLAN на каждом коммутаторе:
SW1> enable
SW1# conf t
SW1(config)# vlan 110
SW1(config-vlan)# name Vlan110
SW1(config)# vlan 120
SW1(config-vlan)# name Vlan120
SW1(config)# vlan 130
SW1(config-vlan)# name Vlan130
SW2> enable
SW2# conf t
SW2(config)# vlan 110
SW2(config-vlan)# name Vlan110
SW2(config)# vlan 120
SW2(config-vlan)# name Vlan120
SW2(config)# vlan 130
SW2(config-vlan)# name Vlan130
SW3> enable
SW3# conf t
SW3(config)# vlan 110
SW3(config-vlan)# name Vlan110
SW3(config)# vlan 120
SW3(config-vlan)# name Vlan110
SW3(config)# vlan 130
SW3(config-vlan)# name Vlan110
Создание SVI (интерфейсов VLAN) с IP-адресами:
SW1(config)#interface vlan 110
SW1(config-if)# ip address 10.1.1.1 255.255.255.0
SW1(config-if)# exit
SW1(config)# interface vlan 120
SW1(config-if)# ip address 10.1.2.129 255.255.255.128
SW1(config-if)# exit
SW1(config)# interface vlan 130
SW1(config-if)# ip address 10.1.3.1 255.255.255.248
SW1(config-if)# exit
SW2(config)#interface vlan 110
SW2(config-if)# ip address 10.1.1.2 255.255.255.0
SW2(config-if)# exit
SW2(config)# interface vlan 120
SW2(config-if)# ip address 10.1.2.130 255.255.255.128
SW2(config-if)# exit
SW2(config)# interface vlan 130
SW2(config-if)# ip address 10.1.3.2 255.255.255.248
SW2(config-if)# exit
SW3(config)# interface vlan 110
SW3(config-if)# ip address 10.1.1.3 255.255.255.0
SW3(config-if)# exit
SW3(config)# interface vlan 120
SW3(config-if)# ip address 10.1.2.131 255.255.255.128
SW3(config-if)# exit
SW3(config)# interface vlan 130
SW3(config-if)# ip address 10.1.3.3 255.255.255.248
SW3(config-if)# exit
Настройка транковых интерфейсов для коммутатора SW1:
SW1(config)# interface Ethernet0/0
SW1(config-if)# switchport trunk encapsulation dot1q
SW1(config-if)# switchport mode trunk
SW1(config-if)# switchport trunk allowed vlan 1,110,120,130
SW1(config-if)# switchport trunk native vlan 1
SW1(config-if)# exit
SW1(config)# interface Ethernet0/1
SW1(config-if)# switchport trunk encapsulation dot1q
SW1(config-if)# switchport mode trunk
SW1(config-if)# switchport trunk allowed vlan 1,110,120,130
SW1(config-if)# switchport trunk native vlan 1
SW1(config-if)# exit
SW1(config)# interface Ethernet0/2
SW1(config-if)# switchport trunk encapsulation dot1q
SW1(config-if)# switchport mode trunk
SW1(config-if)# switchport trunk allowed vlan 1,110,120,130
SW1(config-if)# switchport trunk native vlan 1
SW1(config-if)# exit
Настройка транковых интерфейсов для коммутатора SW2:
SW2(config)# interface Ethernet0/0
SW2(config-if)# switchport trunk encapsulation dot1q
SW2(config-if)# switchport mode trunk
SW2(config-if)# switchport trunk allowed vlan 1,110,120,130
SW2(config-if)# switchport trunk native vlan 1
SW2(config-if)# exit
SW2(config)# interface Ethernet0/1
SW2(config-if)# switchport trunk encapsulation dot1q
SW2(config-if)# switchport mode trunk
SW2(config-if)# switchport trunk allowed vlan 1,110,120,130
SW2(config-if)# switchport trunk native vlan 1
SW2(config-if)# exit
SW2(config)# interface Ethernet0/2
SW2(config-if)# switchport trunk encapsulation dot1q
SW2(config-if)# switchport mode trunk
SW2(config-if)# switchport trunk allowed vlan 1,110,120,130
SW2(config-if)# switchport trunk native vlan 1
SW2(config-if)# exit
SW2(config)# interface Ethernet0/3
SW2(config-if)# switchport trunk encapsulation dot1q
SW2(config-if)# switchport mode trunk
SW2(config-if)# switchport trunk allowed vlan 1,110,120,130
SW2(config-if)# switchport trunk native vlan 1
SW2(config-if)# exit
Настройка транковых интерфейсов для коммутатора SW3:
SW3(config)# interface Ethernet0/0
SW3(config-if)# switchport trunk encapsulation dot1q
SW3(config-if)# switchport mode trunk
SW3(config-if)# switchport trunk allowed vlan 1,110,120,130
SW3(config-if)# switchport trunk native vlan 1
SW3(config-if)# exit
SW3(config)# interface Ethernet0/1
SW3(config-if)# switchport trunk encapsulation dot1q
SW3(config-if)# switchport mode trunk
SW3(config-if)# switchport trunk allowed vlan 1,110,120,130
SW3(config-if)# switchport trunk native vlan 1
SW3(config-if)# exit
SW3(config)# interface Ethernet0/2
SW3(config-if)# switchport trunk encapsulation dot1q
SW3(config-if)# switchport mode trunk
SW3(config-if)# switchport trunk allowed vlan 1,110,120,130
SW3(config-if)# switchport trunk native vlan 1
SW3(config-if)# exit
Настройка STP Root на SW3:
SW3(config)# spanning-tree vlan 110,120,130 priority 4096
Настройка агрегированных каналов (LACP):
SW1(config)# interface port-channel 1
SW1(config-if)# switchport trunk encapsulation dot1q
SW1(config-if)# switchport mode trunk
SW1(config-if)# switchport trunk allowed vlan 1,110,120,130
SW1(config-if)# switchport trunk native vlan 1
SW1(config-if)# exit
SW2(config)# interface port-channel 1
SW2(config-if)# switchport trunk encapsulation dot1q
SW2(config-if)# switchport mode trunk
SW2(config-if)# switchport trunk allowed vlan 1,110,120,130
SW2(config-if)# switchport trunk native vlan 1
SW2(config-if)# exit
SW2(config)# interface port-channel 2
SW2(config-if)# switchport trunk encapsulation dot1q
SW2(config-if)# switchport mode trunk
SW2(config-if)# switchport trunk allowed vlan 1,110,120,130
SW2(config-if)# switchport trunk native vlan 1
SW2(config-if)# exit
SW3(config)# interface port-channel 1
SW3(config-if)# switchport trunk encapsulation dot1q
SW3(config-if)# switchport mode trunk
SW3(config-if)# switchport trunk allowed vlan 1,110,120,130
SW3(config-if)# switchport trunk native vlan 1
SW3(config-if)# exit
Добавление сетевых интерфейсов в агрегированный канал:
SW1(config)# interface Ethernet0/0
SW1(config-if-range)# channel-group 1 mode active
SW1(config-if-range)# exit
SW1(config)# interface Ethernet0/2
SW1(config-if-range)# channel-group 1 mode active
SW1(config-if-range)# exit
SW1(config)# exit
SW2(config)# interface range Ethernet0/1-2
SW2(config-if-range)# channel-group 1 mode active
SW2(config-if-range)# exit
SW2(config)# interface Ethernet0/0
SW2(config-if-range)# channel-group 2 mode active
SW2(config-if-range)# exit
SW2(config)# interface Ethernet0/3
SW2(config-if-range)# channel-group 2 mode active
SW2(config-if-range)# exit
SW2(config)# exit
SW3(config)# interface range Ethernet0/1-2
SW3(config-if-range)# channel-group 1 mode active
SW3(config-if-range)# exit
SW3(config)# exit
Проверка транковых интерфейсов:
Switch# show interfaces trunk
Проверка STP:
Switch# show spanning-tree
Проверка агрегированных каналов:
Switch# show interfaces etherchannel
